方案背景

机械应急启动器

手动应急强制启动柴油机消防泵

当自动控制回路发生故障,而主回路的蓄电池与启动电机均完好的情况下,可采用手动操作的启动器以机械方式(直接将蓄电池与启动电机电气连接)强启柴油机消防泵。


.

  符合相关标准要求

★GB6245-2006《消防泵》P129.9.1.11在控制线路故障时,为蓄电池供电的主蓄电池接触器应能人工机械合上。
★GB50151-2021《泡沫灭火系统技术标准》P397.1.4第5款柴油机应具备2组蓄电池并联启动功能、 机械启动与手动盘车功能。·当电控回路发生故障或蓄电量不足的应急情况下,可双手同步操作双接触器实施双蓄电池组并联供电启动,提高柴油机的启动成功率。
★GB55036-2022《消防设施通用规范的要求》实施指南P73.0.12第3款消防水泵控制柜应具有机械应急启泵功能。
★T/CECS718一2020《柴油机消防泵组技术规程》P33.3.1柴油机消防泵组应至少具备一种自动启动装置, 启动装置应具备运行状态监测功能和手动启动功能。
★GB27898.5-2011《固定消防给水设备第5部分:消防双动力给水设备》P35.4.2.4发动机消防泵组应配有机械应急启动装置。
★GB50974-2014《消防给水及消火栓系统技术规范》P7111.0.12消防水泵控制柜应设置机械应急启泵功能, ……在紧急时启动消防水泵。
★SH/T3219-2022《石油化工消防泵站设计规范》P89.2.2柴油机宜采用电启动方式,并宜同时配置机械启动方式。

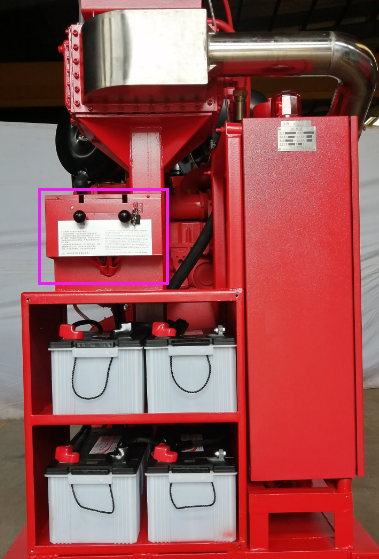

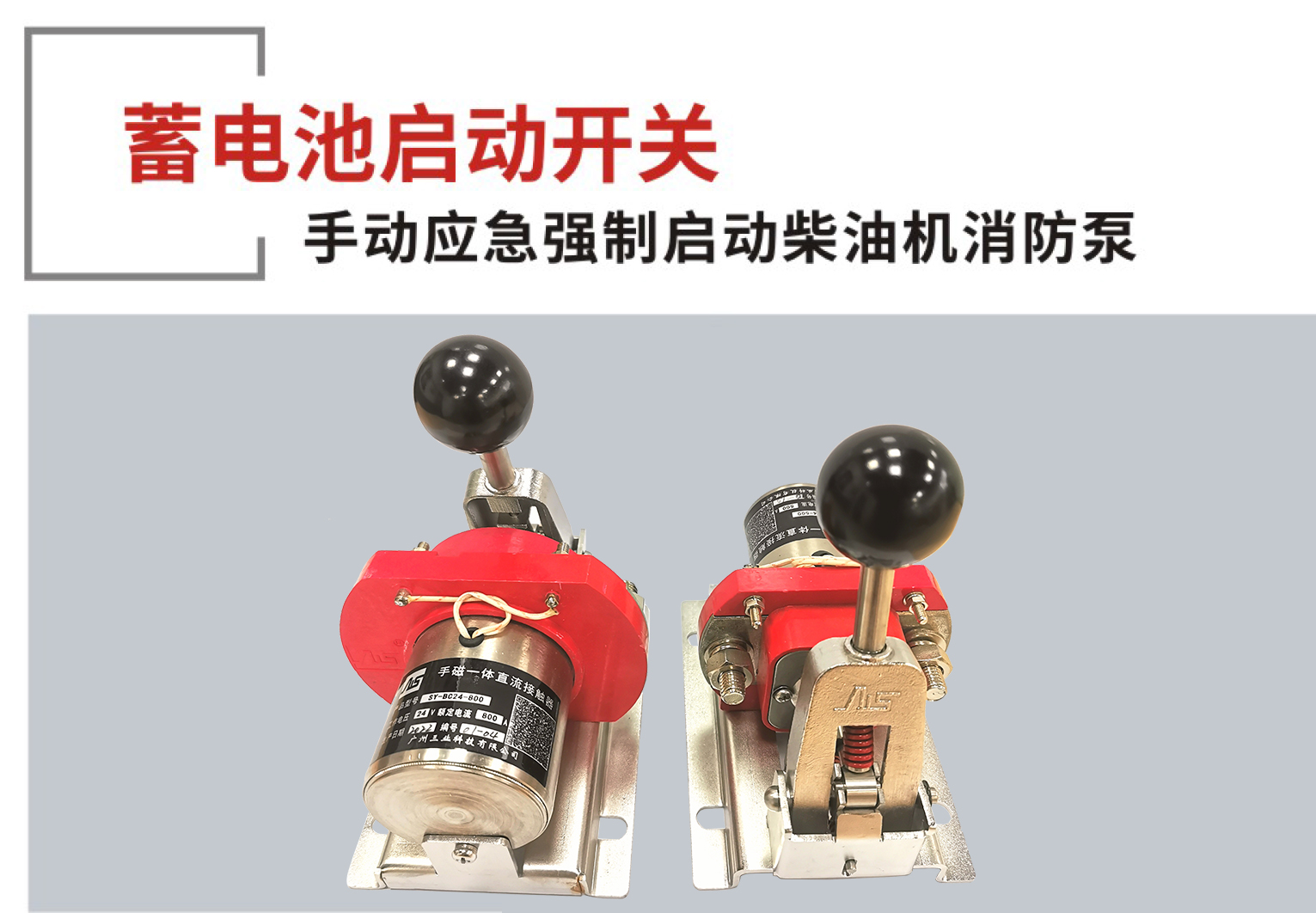

产品展示/ DISPLAY

resource/images/2f61f319111d4ec181378c5f644907f5_15.jpg


resource/images/2f61f319111d4ec181378c5f644907f5_17.png


工作原理

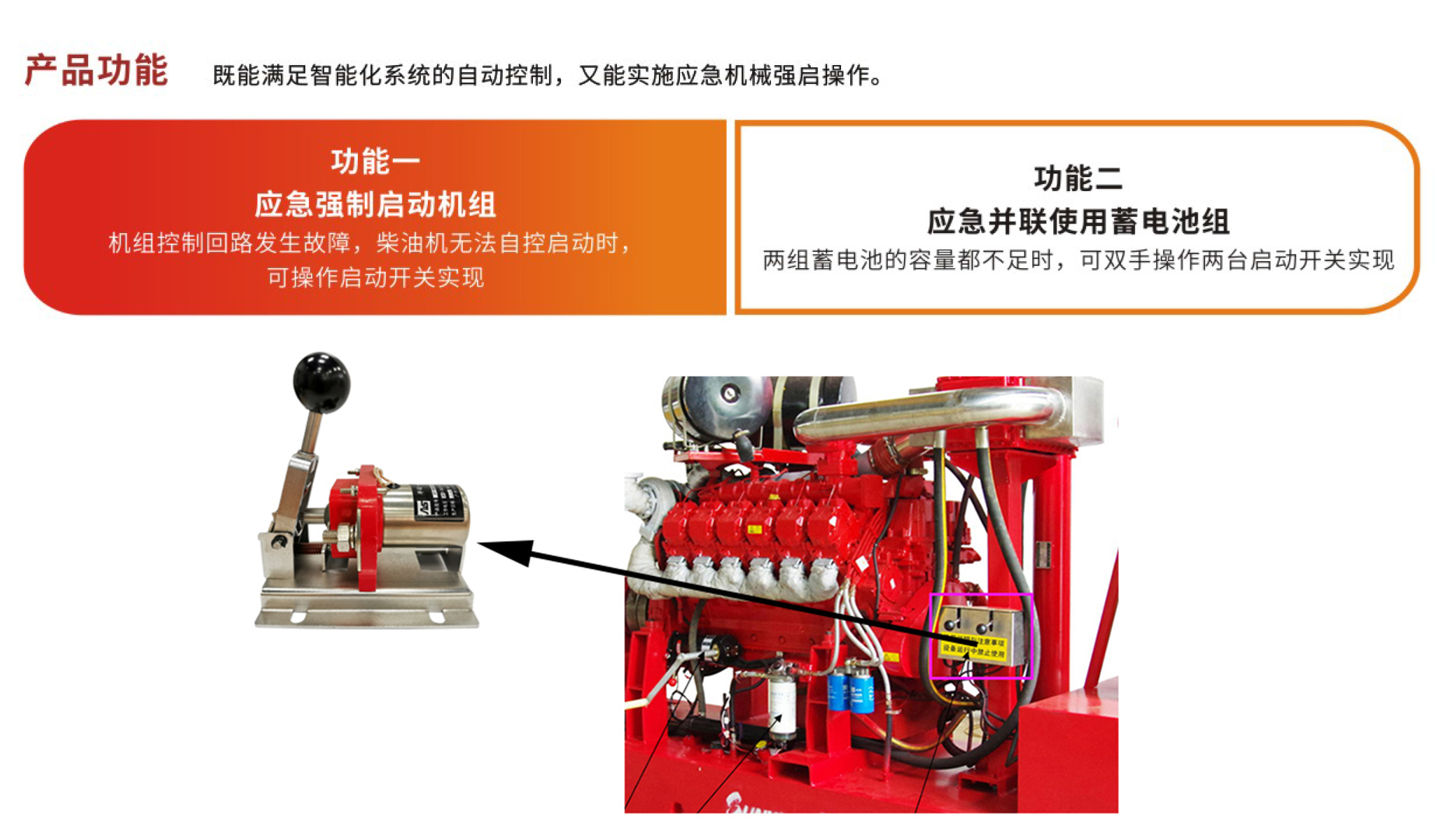

    产品同时具有手动一电动两种驱动方式。

手动
手动机械操作控制是采用弹簧储能快速分合的模式。当柴油机的二次控制回路发生故障时,手动操作产品手柄,常开触头即瞬动闭合。启动成功,松开手柄,产品即时分断,应急机械启动过程结束。另外,当两组蓄电池均发生亏电,可双手同时操作两台启动器,采用双蓄电池组并联给 启动电机供电,应急启动柴油机消防泵。
电动
蓄电池启动开关的电磁控制是标准电磁接触器的控制模式,启动器通电吸合,失电自动断开复位。

resource/images/2f61f319111d4ec181378c5f644907f5_19.jpg
