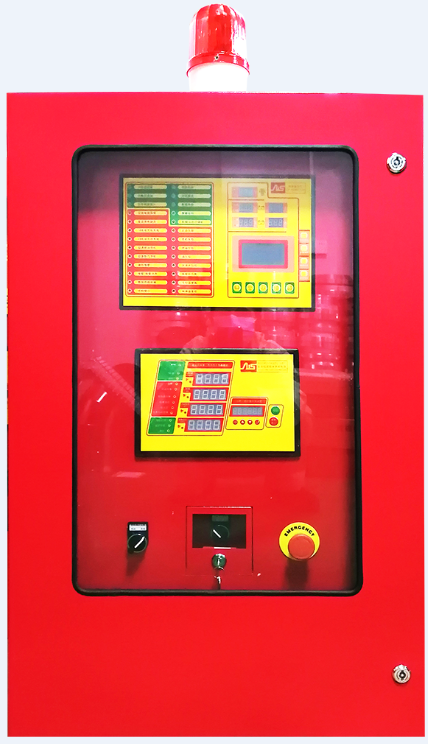

控制系统部分 |
||
|
故障现象 |
故障分析 |
处理方法 |
|
(1)控制器无显示 |
1.1控制器工作电源断路 |
1.1对控制器接通24VDC电源 |
|
1.2控制器与电源之间电路接触不良 |
1.2修复控制器与电源之间线路故障 |
|
|
1.3控制器故障 |
1.3维修、更换控制器 |
|
|
(2)按下启动按钮柴油机不启动 |
2.控制器没有启动输出 |
|
|
2.1控制器工作电源断路 |
2.1对控制器接通24VDC电源 |
|
|
2.2启动按钮失效 |
2.2同1.3 |
|
|
3.控制器有启动输出 |
|
|
|
3.1直流接触器无电源输入 |
3.1接通直流接触器电源 |
|
|
3.2直流接触器损坏 |
3.2维修，更换直流接触器 |
|
|
3.3控制器与启动继电器之间电路接触不良 |
3.3修复控制器与启动继电器之间线路故障 |
|
|
3.4启动继电器无电源输入 |
3.4接通启动继电器电源 |
|
|
3.5启动继电器损坏 |
3.5维修，更换启动继电器 |
|
|
（3）控制器显示故障代码 |
4.故障代码为10（无速度信号） |
|
|
4.1速度传感器安装位置错误 |
4.1调整速度传感器安装位置 |
|
|
4.2速度传感器故障 |
4.2更换速度传感器 |
|
|
4.3控制器检测有误 |
4.3同1.3 |
|
|
4.4电子调速板故障 |
4.4维修，更换电子调速板 |
|
|
4.5执行器故障 |
4.5维修，更换执行器 |
|
|
5.故障代码为11（速度超过限定值） |
|
|
|
5.1控制器第10、11项参数设置错误 |
5.1更正控制器第10、11项参数 |
|
|
5.2速度传感器安装位置错误 |
5.2调整速度传感器安装位置 |
|
|
5.3速度传感器故障 |
5.3更换速度传感器 |
|
|
5.4控制器检测有误 |
5.4同1.3 |
|
|
6.故障代码为12（速度低过限定值） |
|
|
|
6.1控制器第12、13项参数设置错误 |
6.1更正控制器第12、13项参数 |
|
|
6.2速度传感器安装位置错误 |
6.2调整速度传感器安装位置 |
|
|
6.3速度传感器故障 |
6.3维修，更换速度传感器 |
|
|
6.4控制器检测有误 |
6.4同1.3 |
|
|
7.故障代码为13（速度信号/频率未设定） |
7.设定控制器第1项参数 |
|
|
8.故障代码为20（油压传感器开路） |
|
|
|
8.1控制器与油压传感器线路断路 |
8.1修复控制器与油压传感器之间线路故障 |
|
|
8.2油压传感器故障 |
8.2维修，更换油压传感器 |
|
|
8.3控制器检测有误 |
8.3同1.3 |
|
|
9.故障代码为22（机油压力值低于设定） |
|
|
|
9.1控制器第14、15项参数设置错误 |
9.1更正控制器第14、15项参数 |
|
|
9.2油压传感器故障 |
9.2维修，更换油压传感器 |
|
|
9.3控制器检测有误 |
9.3同1.3 |
|
|
10.故障代码为30（水温传感器短路） |
|
|
|
10.1控制器与水温传感器线路短路 |
10.1修复控制器与水温传感器之间线路故障 |
|
|
10.2水温传感器故障 |
10.2维修，更换水温传感器 |
|
|
10.3控制器检测有误 |
10.3同1.3 |
|
|
11故障代码为31（水温传感器开路） |
|
|
|
11.1控制器与水温传感器线路开路 |
11.1修复控制器与水温传感器之间线路故障 |
|
|
11.2水温传感器故障 |
11.2维修，更换水温传感器 |
|
|
11.3控制器检测有误 |
11.3同1.3 |
|
|
12.故障代码为32（冷却温度高于设定值） |
|
|
|
12.1控制器第16、17项参数设置错误 |
12.1更正控制器第16、17项参数 |
|
|
12.2水温传感器故障 |
12.2维修，更换水温传感器 |
|
|
12.3控制器检测有误 |
12.3同1.3 |
|
|
13.故障代码为33（气温低于4摄氏度） |
|
|
|
13.1水套加热器故障 |
13.1维修，更换水套加热器故障 |
|
|
13.2水温传感器故障 |
13.2维修，更换水温传感器 |
|
|
13.3控制器检测有误 |
13.3同1.3 |
|
|
14.故障代码为40（启动失败） |
|
|
|
14.1柴油机故障 |
14.1参考柴油机维修手册 |
|
|
14.2电子调速板故障 |
14.2维修，更换电子调速板 |
|
|
14.3执行器故障 |
14.3维修，更换执行器 |
|
|
14.4控制器检测有误 |
14.4同1.3 |
|
|
15.故障代码为41（停机失败） |
|
|
|
15.1柴油机故障 |
15.1参考柴油机维修手册 |
|
|
15.2电子调速板故障 |
15.2维修，更换电子调速板 |
|
|
15.3执行器故障 |
15.3维修，更换执行器 |
|
|
15.4控制器检测有误 |
15.4同1.3 |
|
|
16.故障代码为50（蓄电池电压低于设定值） |
|
|
|
16.1控制器第18项参数设置错误 |
16.1更正控制器第18项参数 |
|
|
16.2控制器与蓄电池之间线路故障 |
16.2修复控制器与蓄电池之间线路故障 |
|
|
16.3蓄电池故障 |
16.3更换蓄电池 |
|
|
16.4控制器检测有误 |
16.4同1.3 |
|
|
17.故障代码为51（蓄电池电压高于设定值） |
|
|
|
17.1控制器第19项参数设置错误 |
17.1更正控制器第19项参数 |
|
|
17.2控制器与蓄电池之间线路故障 |
17.2修复控制器与蓄电池之间线路故障 |
|
|
17.3蓄电池故障 |
17.3更换蓄电池 |
|
|
17.4控制器检测有误 |
17.4同1.3 |
|
|
18.故障代码为52（燃油位过低） |
|
|
|
18.1控制器第20项参数设置错误 |
18.1更正控制器第20项参数 |
|
|
18.2电子油位计故障 |
18.2维修，更换电子油位计故障 |
|
|
18.3控制器检测有误 |
18.3同1.3 |
|
|
19.故障代码为53（水位过低） |
|
|
|
19.1控制器第20项参数设置错误 |
19.1更正控制器第20项参数 |
|
|
19.2水位传感器故障 |
19.2维修，更换水位传感器故障 |
|
|
19.3控制器检测有误 |
19.3同1.3 |
|
|
20.故障代码为60（水泵流量过高） |
|
|
|
20.1控制器第24至42项参数设置错误 |
20.1更正控制器第24至42项参数 |
|
|
20.2控制器检测有误 |
20.2同1.3 |
|
|
21.故障代码为61 |
|
|
|
21.1控制器第21项参数设置错误 |
21.1更正控制器第21项参数 |
|
|
21.2压力变送器断路 |
21.2修复控制器与压力变送器线路故障 |
|
|
21.3压力变送器故障 |
21.3维修，更换压力变送器 |
|
|
21.4控制器检测有误 |
21.4同1.3 |
|
|
|
|
|
